Kemppi Master M 353GM, GXe 305 G 5M

Kuvaus

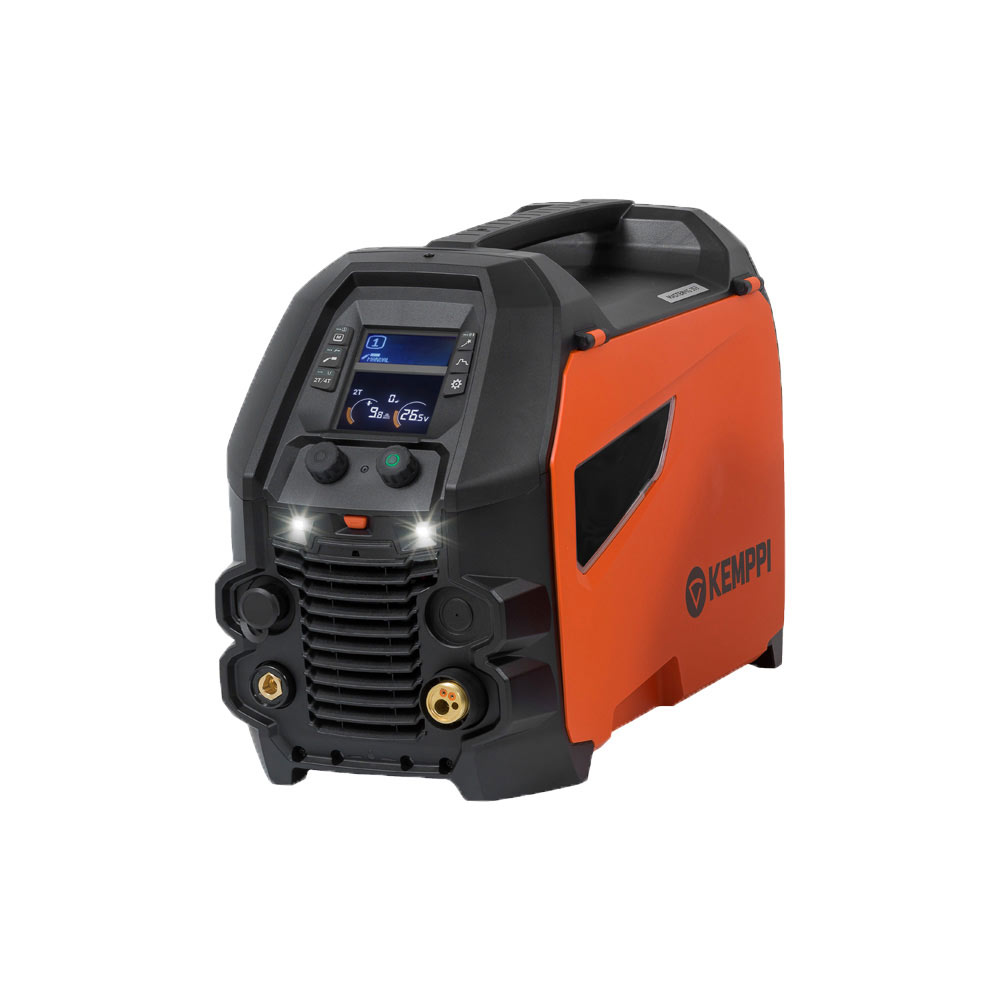

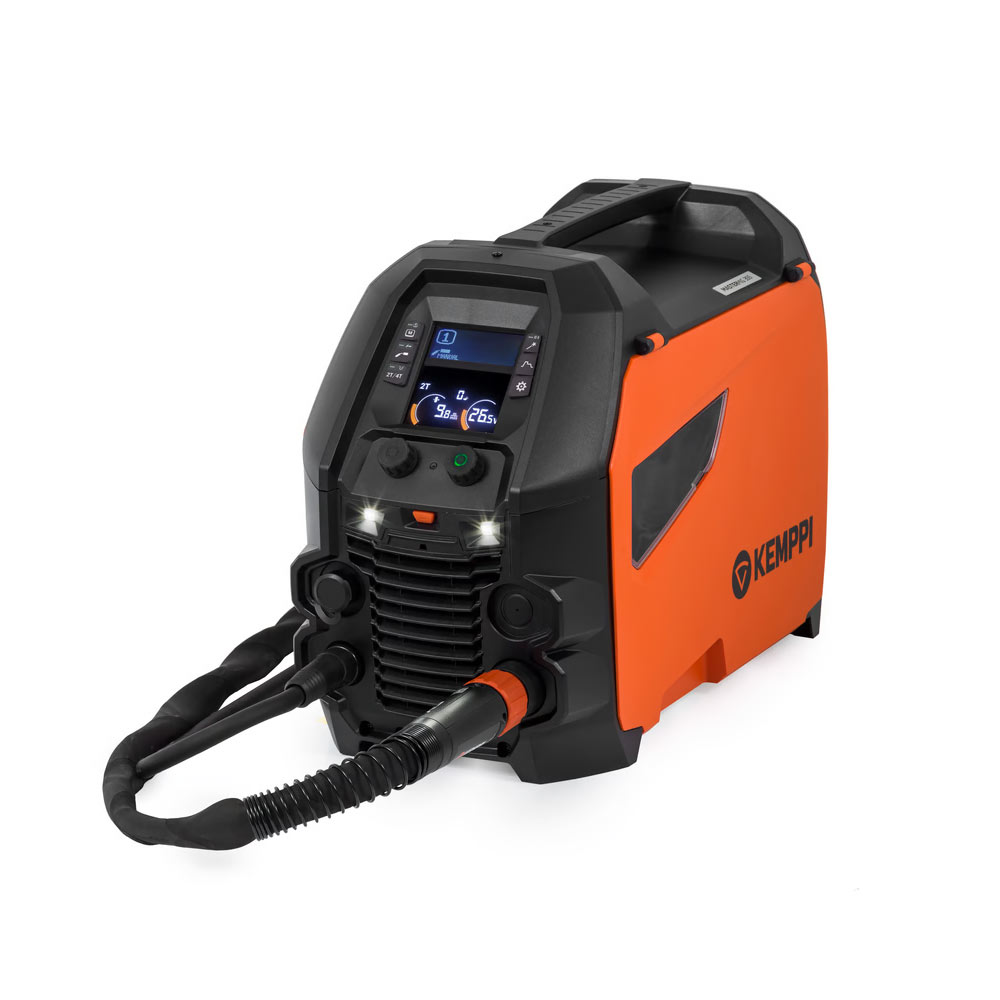

M 353GM HITSAUSKONE

Kompakti MIG/MAG-hitsauskone manuaalisella ja synergisellä (Auto) hitsausprosesseilla. 350 A / 40 %:n käyttösuhde. Älykäs hitsausparametrien asetus Weld Assist -toiminnolla. LCD-värinäyttö ja LED-työvalot takaavat erinomaisen käyttökokemuksen. Sisältää Work Pack -hitsausohjelmistot mm. Fe-, Ss-, Al-, CuSi-, CuAl-, Fe Metal-, Fe Rutil- ja FC-CrNiMo-materiaaleille. Generaattori- ja monijännitekäyttö.

Tekniset tiedot

Verkkoliitäntäjännite: 380…460 V ±10 %

Verkkoliitäntäjännite (MV alajännitealue): 220…230 V ±10 %

Verkkoliitäntävaiheet: 3~50/60 Hz

Verkkovirtakaapelin tyyppi: H07RN-F

Verkkovirtakaapelin koko: 4 mm²

Suurin syöttövirta [I1max]: 17.1 A…21.1 A

Suurin syöttövirta (@MV alajännitealue) [I1max]: 28.4 A

Tehollinen liitäntävirta [I1eff]: 10.8 A…13.3 A

Tehollinen liitäntävirta (@MV alajännitealue) [I1eff]: 18 A

Nimellisliitäntäteho maksimivirralla [S1max]: 14 kVA

Pääsulake: 16 A

Pääsulake (@MV alajännitealue): 32 A

Virrankulutus tyhjäkäynnillä [P1idle]: 20 W

Virrankulutus ilman kuormaa (puikko), virransäästö: 20 W

Virrankulutus ilman kuormaa (puikko), puhaltimet päällä: 120 W

Tyhjäkäyntijännite [U0]: 55 V…69 V

Tyhjäkäyntijännite (@MV alajännitealue) [U0]: 54 V…56 V

Tyhjäkäyntijännite kytkemättömänä [Uav] : 53 V…64 V

Kuormitettavuus, suurimman nimellisvirran käyttösuhteella, MIG: 40 %

Kuormitettavuus +40 °C, suurin nimellisvirta, MIG: 350 A

Kuormitettavuus +40 °C, 60 % MIG: 280 A

Kuormitettavuus +40 °C, 100 % MIG: 220 A

Kuormitettavuus +40 °C, suurin nimellisvirta, MIG (@MV alajännitealue): 300 A

Kuormitettavuus +40 °C, 60 % MIG (@MV alajännitealue): 240 A

Kuormitettavuus +40 °C, 100 % MIG (@MV alajännitealue): 190 A

Kuormitettavuusalue, MIG: 15 A / 10 V … 350 A / 45 V

Kuormitettavuusalue, TIG: 15 A / 1 V … 350 A / 45 V

Kuormitettavuusalue, MMA: 15 A / 10 V … 330 A / 45 V

Kuormitettavuusalue, MIG (@MV alajännitealue): 15 A / 10 V … 300 A / 40 V

Kuormitettavuusalue, TIG (@MV alajännitealue): 15 A / 1 V … 300 A / 40 V

Kuormitettavuusalue, MMA (@MV alajännitealue): 15 A / 10 V … 280 A / 40 V

Jännitteen säätöalue, MIG: 10 V…40 V

VRD-jännite: 24 V

Tehokerroin suurimmalla nimellisvirralla [λ]: 0.91

Hyötysuhde suurimmalla nimellisvirralla [η]: 87 %

EMC-luokka: A

Sähköverkon vähimmäisoikosulkuteho [Ssc]: 2.4 MVA

Oheislaitteiden jännitesyöttö: 12 V

Jäähdytysyksikön jännitesyöttö: 24 V, 380…460 V

Jäähdytysyksikön jännitesyöttö (MV alajännitealue): 220…230 V, 24 V

Hitsausliitännän tyyppi: Euro

Langansyöttömekanismi: 4-pyöräinen, Yksimoottorinen

Syöttöpyörien halkaisija: 32 mm

Lisäainelangan halkaisija, Fe: 0.8 mm…1.2 mm

Lisäainelangan halkaisija, Ss: 0.8 mm…1.2 mm

Lisäainelangan halkaisija, MC/FC: 0.8 mm…1.2 mm

Lisäainelangan halkaisija, Al: 0.8 mm…1.2 mm

Langansyöttönopeus: 0.5 m/min…25 m/min

Lankakelan enimmäispaino: 20 kg

Lankakelan enimmäishalkaisija: 300 mm

Suojakaasun enimmäispaine: 0.5 MPa

Ohjauspaneeli, malli: Custom LCD

Ohjauspaneeli, näyttö: Color LCD

Ohjauspaneeli, ohjaustapa: 2 säätönuppia, Painonapit

Ohjauspaneeli, asennustyyppi: Integroitu

Ohjauspaneeli, syöttöjännite (DC): 12 V

Langallisen yhteyden tyyppi : CAN-väylä

Käyttölämpötila: -20 °C…40 °C

Varastointilämpötila: -40 °C…60 °C

Suositeltu generaattorin vähimmäisteho [Sgen]: 20 kVA

LED-valon akun tyyppi ja jännite: SAMSUNG SDI (INR18650-26J; 3,6 V; 2600 mAh); LG CHEM (ICR18650HE4; 3,6 V; 2500 mAh)

Kotelointiluokka (kokonaan asennettuna): IP23S

Ulkomitat, pituus: 602 mm

Ulkomitat, leveys: 298 mm

Ulkomitat, korkeus: 447 mm

Paino ilman varusteita: 27 kg

Standardit       IEC 60974-1, -10

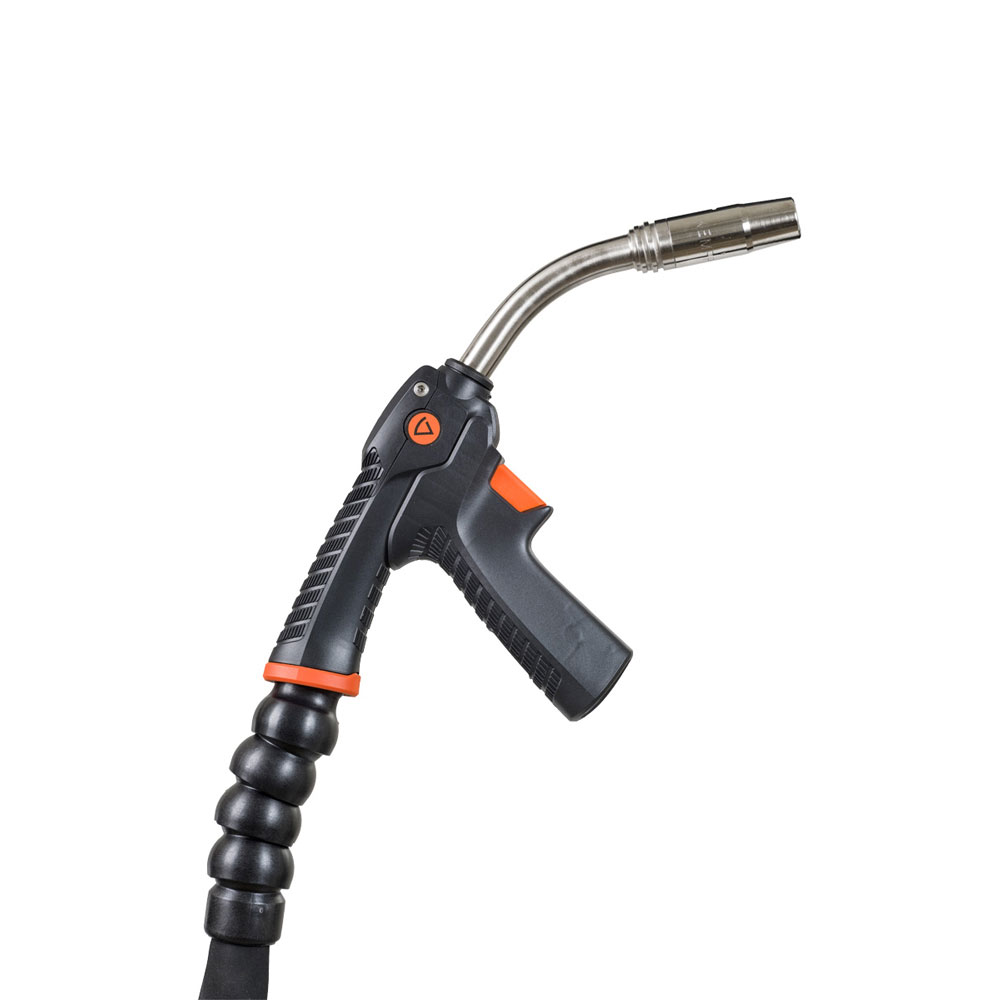

GXE 305 G 5m MIG-HITSAUSPISTOOLI

Kaasujäähdytteinen 300 A:n MIG/MAG-hitsauspoltin, jossa Euro-liitin

Tekniset tiedot

Hitsausliitännän tyyppi: Euro

Lisäainelangan halkaisija: 0.8 mm…1.2 mm

Lisäainelangan halkaisija, Fe: 0.8 mm…1.2 mm

Lisäainelangan halkaisija, Fe-MC/FC: 0.9 mm…1.2 mm

Lisäainelangan halkaisija, Ss: 8 mm…1.2 mm

Lisäainelangan halkaisija, Ss-MC/FC: 0.9 mm…1.2 mm

Lisäainelangan halkaisija, Al: 0.8 mm…1.2 mm

Jäähdytystapa: Ilma

Virtasuutin: M10x1

Ohjausmenetelmä: Manuaalinen

Kuormitettavuus 35 % / Ar + 18 % CO₂: 300 A

Kuormitettavuustesti, lisäainelangan materiaali: Fe

Kuormitettavuustesti, lisäainelangan halkaisija: 1.2 mm

Kuormitettavuustesti, vapaalangan pituus: 18 mm

Kuormitettavuustesti, kaasunvirtaus: 15 l/min

Pistoolikahva: Kyllä

Kaulan tyyppi: Kääntyvä

Kaulan mitat: pituus: 135 mm

Kaulan mitat: korkeus: 96 mm

Kaulan mitat: kulma: 50 °

Hitsauspolttimen kaapelin pituus: 5 m

Kaukosäädin: Valinnainen

Käyttölämpötila: -20 °C…40 °C

Varastointilämpötila: -40 °C…60 °C

Standardit: IEC 60974-7

Sisältää

• hitsauspistoolin GX305G 5 metriä
• maakaapelin 5 metriä 35mm2
• kaasuletkun pikaliittimellä
• verkkoonliitäntäkaapelin 5 metriä
